Hẹn gặp Ktshanoi trong một buổi sáng là hai vợ chồng ngoài 50 tuổi. Anh chị yêu cầu Ktshanoi thiết kế một mẫu nhà phố 4 tầng trên lô đất 5x15m nằm trong một con ngõ thuộc phố Nguyễn Phong Sắc, Quận Cầu Giấy , Hà Nội. Với phong cách nhẹ nhàng hiểu biết Ktshanoi đoán được đây không phải ngôi nhà đầu tiền mà là ngôi nhà thứ 2 hay thứ 3 gì đó mà gia chủ định xây dựng để ở.
Hình ảnh 3D mẫu thiết kế nhà phố 5x15m

Gia đình có 4 người hai vợ chồng và hai cậu con trai đều đã lớn nhưng chưa lập gia đình, do vậy yêu cầu của chủ nhà là có một không gian sống thoải mái tiện nghi nhưng vẫn đạt được sự tự do và riêng biệt cần thiết trong mỗi thành viên trong nhà. Ktshanoi đã nghiên cứu yêu cầu của gia chủ và đưa ra phương án thiết kế như sau:

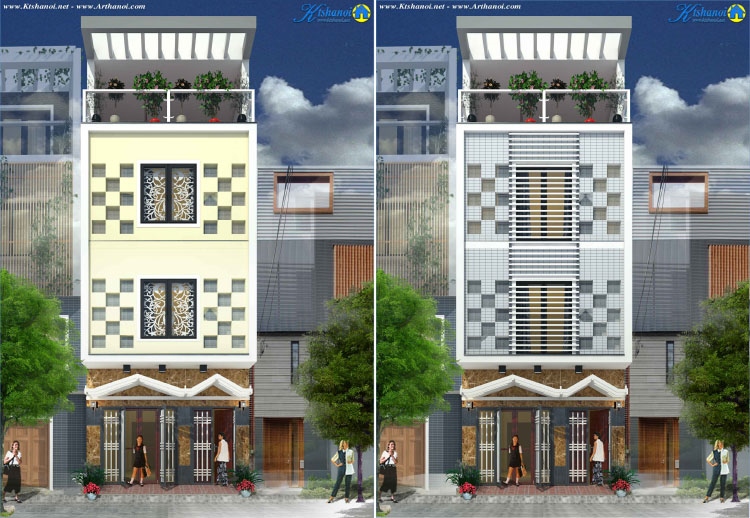

Phối cảnh 3D mặt tiền mẫu thiết kế nhà phố đẹp 5x15m 4 tầng

Tầng 1 là không gian chung của cả nhà đầu tiên là cửa vào được thiết kế thành hai hệ thống cửa ra vào hàng ngày được thiết kế hai cánh còn cửa phía bên cạnh 4 cánh chủ yếu để lấy sáng và thi thoảng mở ra trong những dịp quan trọng. Ngay cửa vào có một chỗ để xe có thể để được một vài chiếc xe máy và xe đạp, tiếp theo là một phòng khách nhỏ dùng để tiếp khách vãng lai, tiếp đến là khoảng giữa cầu thang được bố trí và trang trí bằng tủ rượu. Khu giếng thang được xử lý đào âm xuống sàn được đổ nước và trồng cây tạo ra một điểm nhìn vô cùng thú vị. Cầu thang được thiết kế bản bê tông đổ giật cấp trông cũng rất vui mắt. Trong cùng là không gian bếp được trang trí với tông màu sáng, bàn ăn được kê đối diện với cửa ra vào và nhìn ra khoảng giếng trời phía sau cùng nơi đây có một tiểu cảnh được các kiến trúc sư xử lý tuyệt đẹp. Khu vệ sinh được đưa về phía cuối nhà nằm hẳn về khoảng sau cùng với giếng trời khác hẳn với vị trí quen thuộc là ở giữa nhà và vị trí gầm cầu thang mà ta thường thấy trong các mẫu thiết kế nhà lô nhà ống. Toàn bộ bếp được ngăn cách với không gian bên ngoài bởi các ô cửa kính tấm lớn khiến cho khi bước vào ta có cảm giác không gian có tính mở vô cùng đẹp thế nhưng vẫn đạt được yêu cầu có thể sử dụng được điều hoà khi cần thiết.
Nội thất các tầng của mẫu thiết kế nhà phố mặt tiền 5m
Phối cảnh 3D thiết kế nội thất tầng 1

Không gian nội thất phòng ăn

Bàn ăn trong Bếp được bố trí tại ví trí có điểm nhìn rất đẹp, có thể quan sát được toàn bộ nhà

Tầng 2,3 của thiết kế nhà phố 5x15m được thiết kế phân chia không gian tách biệt cho mỗi cặp thành viên trong nhà để sau mỗi tầng sẽ được sử dụng cho một hộ gia đình. Tầng 2,3 được thiết kế giống nhau bao gồm một khu sảnh một phòng khách và một phòng ngủ rộng có vệ sinh riêng khép kín. Khu phòng khách được ngăn cách với cầu thang bằng các ô kính tấm lớn khiến cho không gian rất thoáng và mở. Với hai phong cách thiết kế giành cho hai độ tuổi khác nhau của hai cặp vợ chồng một của bố mẹ, một của con cái, không gian nội thất được tạo ra một sự khác biệt cần thiết cho hai thế hệ
Phối cảnh nội thất 3D các phòng chức năng tầng 2 và tầng 3

Phối cảnh nội thất phòng khách, phòng đọc và phòng ngủ

Phối cảnh 3D nội thất tầng 3 phòng khách, phòng đọc và phòng ngủ

Phối cảnh 3D nội thất tầng 3 phòng khách, phòng đọc và phòng ngủ

Tầng 4 của mẫu nhà phố 5x15m giành cho cậu con trai út bao gồm một phòng ngủ khép kín như các tầng một không gian để đọc sách và một khoảng sân thượng để tập thể thao. Khoảng sân thượng được ngăn cách bởi vách ngăn nhẹ để phân chia giữa khu giặt phơi và khu giải trí. Từ trong phòng đọc sách tầng 4 có thể nhìn ra khoảng sân với trang trí tiểu cảnh vườn cây tạo một điểm nhấn thú vị, mát mẻ trên tầng 4 của ngôi nhà
Thiết kế nội thất tầng 4 mẫu nhà đẹp 5x15m

Phối cảnh 3D nội thất tầng 4 phòng ngủ và phòng đọc, sân phơi

Toàn bộ mặt tiền của mẫu thiết kế nhà phố 5x15m 4 tầng này được thiết kế hiện đại. Các ô cửa kính tấm lớn mở 4 cánh ra phía ban công, ban công là nơi đặt chậu hoa để tạo cảnh quan và hạn chế tầm nhìn từ các nhà hàng xóm đối diện.

Do vấn đề an ninh nên một hệ thống nan sắt được thêm vào mặt tiền của tầng 2 và 3 có tác dụng bảo vệ. Ngôi nhà được sử dụng hai hệ thống giếng trời thông gió và chiếu sáng: Một từ giữa cầu thang và thứ hai từ phía cuối của ngôi nhà. Ngoài ra nó cũng được thiết kế hệ thống đun nước sử dụng năng lượng mặt trời cùng hệ thống điều hoà tách biệt cho từng phòng.
Bản vẽ chi tiết của mẫu thiết kế nhà phố mặt tiền 5m
Bản vẽ chi tiết mặt bằng các tầng - Mặt bằng móng - Thi công móng - Mặt cắt - Mặt đứng của thiết kế nhà ống đẹp 4 tầng 5x15m
Bản vẽ mặt bằng tầng 1

Bản vẽ mặt bằng tầng 2

Bản vẽ chi tiết mặt bằng tầng 3

Bản vẽ chi tiết mặt bằng tầng 4

Bản vẽ chi tiết mặt cắt B-B

Bản vẽ chi tiết mặt đứng

Mặt bằng móng nhà ống 4x15m và thi công đặt thép móng

Hiện trạng thi công móng

Nhìn chung đây là mẫu thiết kế nhà ống khá điển hình trên lô đất 5x15m của Ktshanoi, thiết kế và được áp dụng tương đối phổ biến trong thời buổi hiện nay mà bạn nên lưu tâm và áp dụng cho ngôi nhà của mình.
